大東海泵業無錫有限公司是一家專業的離心泵生產廠家。在客戶離心泵選型時，我公司水泵廠家會提供完善的離心泵型號、離心泵價格等售前服務，以供客戶參考，并且我水泵廠家能為客戶提供定制泵業產品的服務。本條產品資訊是關于怎樣才能看懂離心泵性能曲線型譜圖的知識：

離心泵性能曲線圖上每個點對應一個工況，離心水泵在最高效率點工作是最理想的，但這一要求并不現實，一般是規定一個工作范圍，如圖2 4中的曲線1巾的AB段，在此范圍內泵運行的效率下降不大。通過改變轉速或切割葉輪也叫擴大泵的運行機制范圍，曲線2即是改變轉速或切割葉輪前后的特性曲絨．曲線3、4是改變轉速速的相似拋物線或是切割外徑的切割線（拋物線）。方塊ABCD稱為泵擴大r的工作范圍，泵町以在此范同的任點工作，而且效率下降最多不會超過5%～8%。把許多泵的工作范圍畫在一張坐標圖中．稱為型譜。為了使圖形協調．高揚程和大流量時的工作范圍不致過大（因高揚程大流量的工作范圍相對變大），通常采用對數坐標表示。一般每種系列泵有一個型譜。

圖2-4離心泵的工作范圍

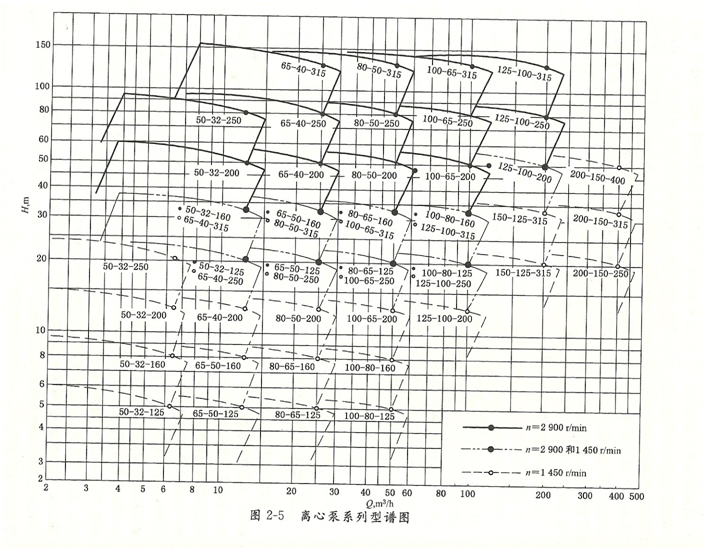

系列型譜方面供用戶選型，另一方面可用于指導開發新產品的方向。每種系列最 好用幾種比轉速的水力模型，泵的口徑按一定的流量問隔比變化，同一口徑的泵的揚程也按一定的問隔比變化。圖2- 5是某型離心泵的系列型譜圖。
